"WireView GPU - 1x12V HPWR - ノーマル"

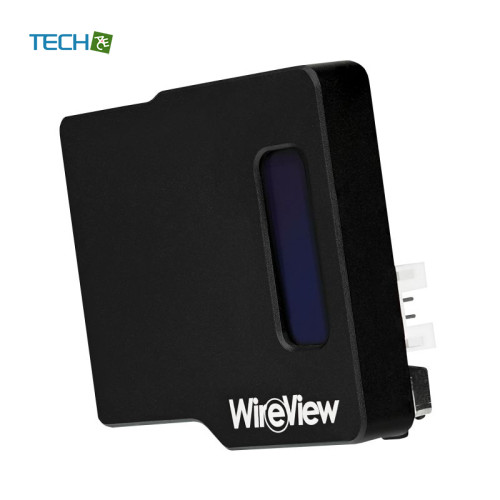

WireView GPUは、Jon "elmor" Sandströmとの共同開発により生まれた、グラフィックスカードの消費電力を測定するためのデバイスです。このデバイスはグラフィックスカードのPCIe電源コネクタに接続し、PCIe電源ケーブルを介して電源ユニットに接続されます。消費電力のデータはOLEDディスプレイに表示されます。

同時に、WireView GPUはケーブル管理の機能も担います。U字型の形状によりケーブルのルーティングが最適化されます。PCIe電源ケーブルはWireView GPUに接続され、グラフィックスカードのバックプレート上にきれいに配置できるため、ケーブルの膨らみを防ぎケーブル管理が簡単になります。

主な特徴：

• 消費電力の測定
• 消費電力の記録
• 最適化されたケーブルルーティング
• 簡単な取り付け
• 高い互換性

WireView GPUは、グラフィックスカードの消費電力を測定し、そのデータを記録して電力消費量を算出できます。このデータはグラフィックスカードの電力コストを計算したり、他のグラフィックスカードとの消費電力を比較したりする際に役立ちます。特にレビューなどの目的で特別な60秒間の測定サイクルにより、消費電力を迅速かつ簡単に表示することができます。

さらに、特定の期間または特定のアプリケーションでグラフィックスカードの消費電力を測定することも可能です。また、現在のハイエンドグラフィックスカードの動作中に発生する可能性のある消費電力のピーク（「ピーク値」）も把握できます。

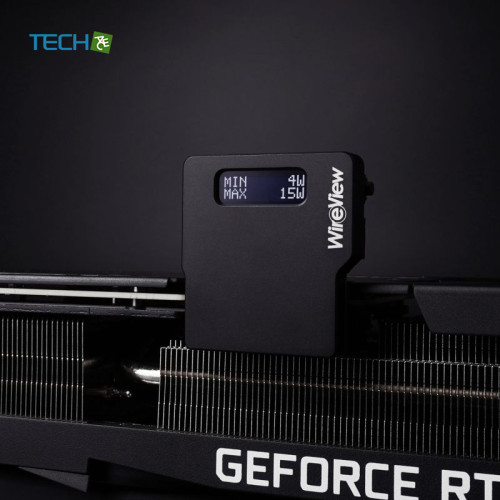

WireView GPUは測定値をディスプレイに表示します。ボタンを押すことで表示値を切り替えることができます。以下の値を表示可能です：

• 現在の消費電力（ワット [W]）
• 現在の消費電力（ワット [W]）、電圧（ボルト [V]）、電流（アンペア [A]）
• 消費電力の最小値および最大値（ワット [W]）
• 平均消費電力（60秒間の平均 [AVG W]）および総消費電力量 [E]

製品のバリエーション：

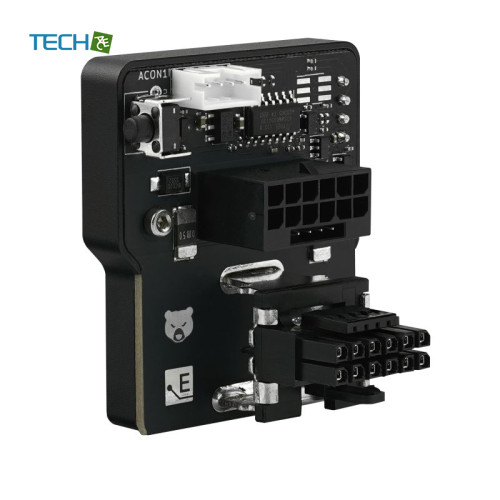

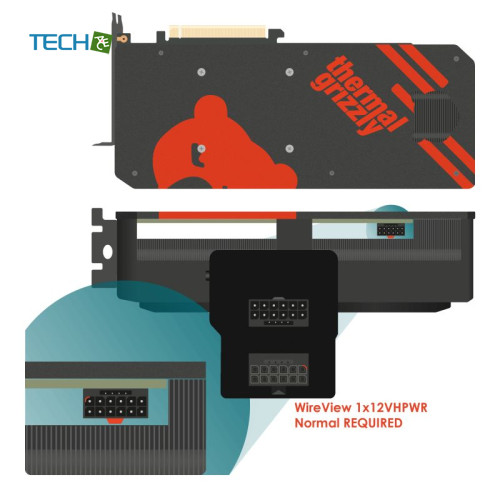

WireView GPUは、8ピンPCIeコネクター（または12VHPWRプラグ）の数にかかわらず、NとRのバージョンが用意されています。NはPCIe拡張カード上のPCIeコネクターの通常の向きを意味し、Rは反転（逆向き）の向きを意味します。通常の向きNでは、コネクターの保持クリップが拡張カードのPCBから外側に向きます。反転の向きRでは、コネクターの保持クリップがPCB側を向きます。

また、12VHPWRコネクター用に2つの「高出力」バリエーションも用意されています。1つ目は、12VHPWR入力と出力がそれぞれ1つずつ備わるバリエーションです。2つ目は、12VHPWRでグラフィックカードに接続され、3つの8ピンPCIeコネクターを介して電源ユニットに接続されるバリエーションです。

注意事項：
12VHPWRアダプターを使用する場合は、3つの8ピンPCIeコネクタそれぞれが個別の8ピンPCIeケーブルを使用して電源ユニットに接続されていることを確認してください。スプリッター（Yケーブル）の使用は強く推奨されません！12VHPWRの設定は600Wバージョンに対応しています。

注意：リスクについて

使用するグラフィックスカードによりますが、特にGeForce RTX 4090の場合、WireViewの接続部を通じて最大450Wの電力が流れます。このとき発生する排熱により、空冷グラフィックスカードの場合、WireViewのコネクタ部の基板が最大60℃まで加熱される可能性があります。一方、水冷グラフィックスカードの場合、気流がないため、WireViewの基板は最大100℃まで加熱される可能性があります。
システムがフル負荷で動作中の際、WireViewの筐体に触れないようご注意ください。システムを停止した後、WireViewが冷却されてから取り扱うようにしてください。詳細はHardware Unboxed video.の動画をご覧ください。
