• Zero Spill設計により、液漏れを最小限に抑えるクイックディスコネクト

• 内蔵シャットオフ機構と真空補助式アンチリーク設計により、高い液漏れ防止性能を実現

• 押して接続・スライドして解除できるロック機構で、簡単かつ確実な着脱が可能

• G1/4オスネジ・G1/4メスネジの両モデルをラインアップし、さまざまな水冷ループ構成に対応

• 高流量設計の内部構造により、流量の低下を最小限に抑えながら優れたシール性能を維持

• 高精度加工された真鍮製で、優れた耐久性とシステムへの自然な一体感を実現

・QDCの組み合わせについて

DeltaMate Quick Disconnect（QDC）は、プラグ側（Male）とソケット側（Female）を組み合わせて使用します。

それぞれG1/4インチ オスネジ（M）とG1/4インチ メスネジ（F）のモデルが用意されているため、接続する水冷パーツやチューブに合わせて選択できます。

・使用上の注意

QDCは水冷ループの着脱やメンテナンスに便利な一方、通常のフィッティングと比べて内部構造が複雑なため、流路抵抗が増加する場合があります。

DeltaMate Quick Disconnectは、流路抵抗を最小限に抑えるよう内部形状が最適化されていますが、水冷ループへの影響を抑えるため、パーツ交換やメンテナンスなど、着脱が必要な箇所に使用することをおすすめします。

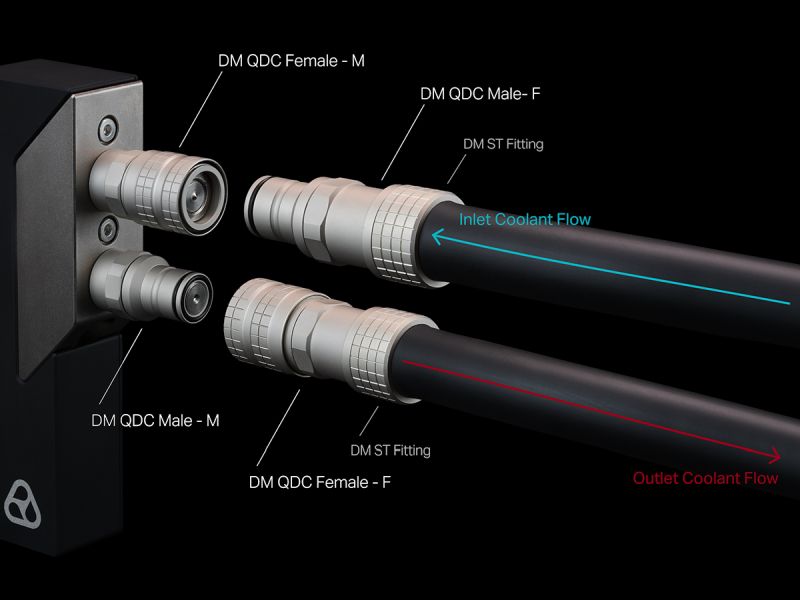

・ウォーターブロックへの接続例

グラフィックカードなどのウォーターブロックを頻繁に交換する場合は、流れ方向が分かりやすいよう、以下の組み合わせで使用することをおすすめします。

吸水側（IN）

ウォーターブロック側：DeltaMate Quick Disconnect Female - M
チューブ側：DeltaMate Quick Disconnect Male - F

排水側（OUT）

ウォーターブロック側：DeltaMate Quick Disconnect Male - M
チューブ側：DeltaMate Quick Disconnect Female - F


チューブ側には、別途 DeltaMate ST13 または DeltaMate ST16 フィッティングが必要です。

※接続イメージはメーカー提供図をご参照ください。

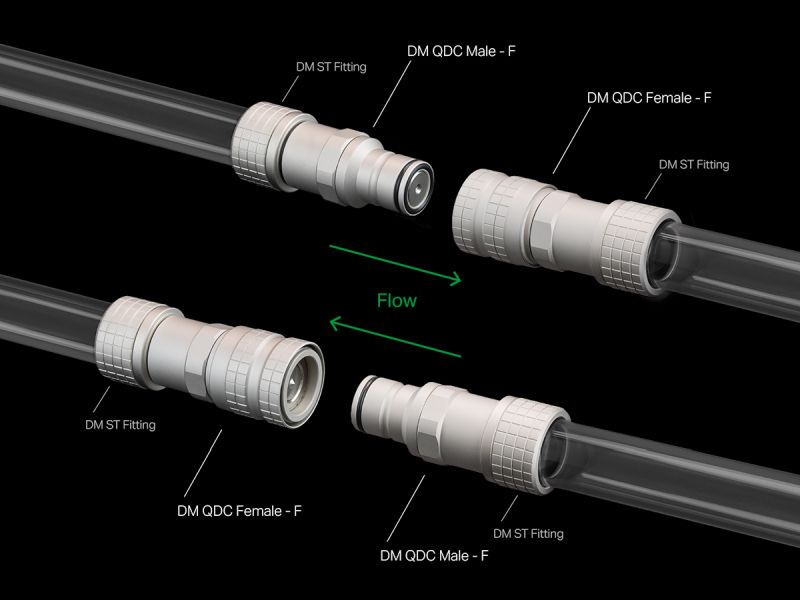

・チューブ同士を接続する場合

2本のチューブをQDCで接続する場合は、通常のチューブフィッティングをQDCの両端に取り付けられるよう、G1/4インチ メスネジ（F）仕様のQDCを使用します。

また、ループ内で複数のQDC接続を使用する場合は、流れ方向に対してQDCのプラグ側（Male）とソケット側（Female）の配置を統一することをおすすめします。


1か所のQDC接続には、以下のパーツが必要です。

• DeltaMate Quick Disconnect Male - F ×2
• DeltaMate Quick Disconnect Female - F ×2
• DeltaMate ST13 または ST16 フィッティング ×4

これにより、通常のチューブフィッティングを介してQDCとチューブを接続でき、メンテナンス時にも水冷ループをスムーズに着脱できます。
